Регулирующие вентили типа 2MV/3MV/4MV
Вентили 2MV/3MV/4MV представляют собой серию 2/3/4-х ходовых регулирующих вентилей соответственно. 4-х ходовые вентили 4MV конструктивно выполнены в виде 3-х ходовых вентилей с байпасом. Вентили имеют резьбовое соединение. Они предназначены для регулирования расхода горячей или холодной воды в теплообменниках систем вентиляции, кондиционирования и отопления. Вентили 2MV/3MV/4MV выпускаются в диапазоне от KVS = 1,6 с присоединительным диаметром ½” до KVS=6 с присоединительным диаметром ¾”. Вентили 3MV/4MV могут быть использованы в качестве смесительного устройства. Регулирование у вентилей осуществляется возвратно поступательным перемещением штока. Они снабжены возвратной пружиной, обеспечивающей полное перекрывание потока жидкости при выключении управляющего сигнала. 3-х ходовой вентиль перекрывает расположенные один напротив другого проходные отверстия 2 и 1, когда шток находится в верхнем положении. В этом же положении штока вентиль открыт между отверстиями 3 и 1. Если шток находится в нижнем положении, трёхходовой вентиль полностью открыт между отверстиями 2 и 1 и закрыт между отверстиями 3 и 1. Вентили можно устанавливать в любом положении. В зависимости от типа используемого привода MSC/MLM вентили могут работать в режиме двухпозиционного или пропорционального (сигнал 0–10 В) регулирования.

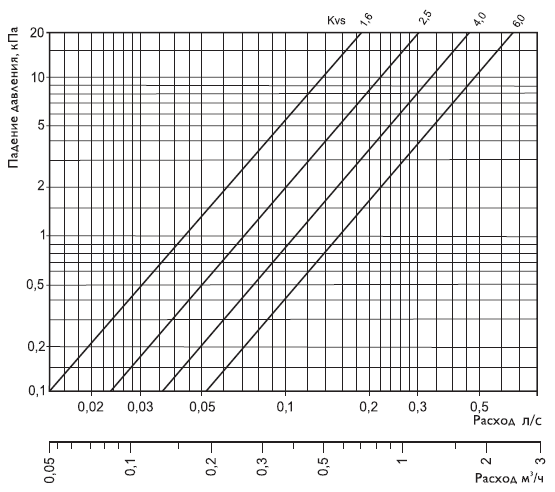

Технические характеристики
Модель |
KVS прямой*, м3/ч |
KVS угловой, м3/ч |

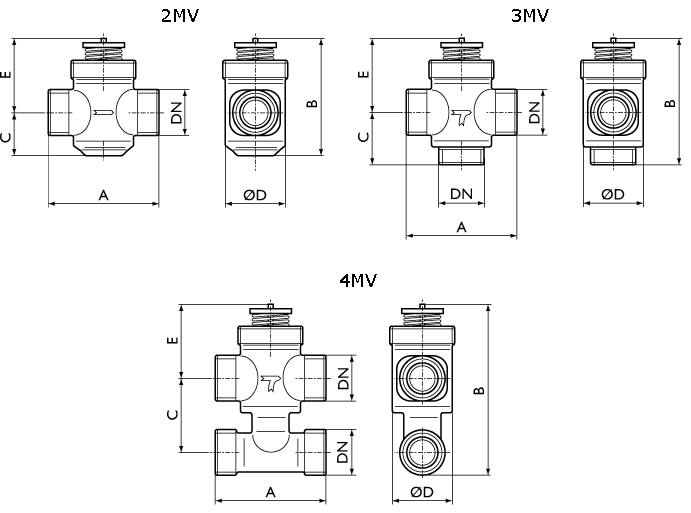

Размеры, мм |
∆P, кПа |
Тип привода |
||||||
DN |
А |
B |
C |
D |
E |
2-позиц. |
0-10 В |
||||
2-х ходовые вентили |
|||||||||||
2MV 15-1,6 |
1,6 |
– |
½" |
52 |
59,5 |
19,5 |
28 |
40 |
250 |
MSC90 |
MLM90 |
2MV 20-2,5 |
2,5 |
– |
¾" |
56 |
59,5 |
19,5 |
28 |
40 |
150 |
MSC90 |
MLM90 |
2MV 20-4,0 |
4,0 |
– |
¾" |
78 |
77 |
20,5 |
50 |
47 |
150 |
MSC140 |
MLM140 |
2MV 20-6,0 |
6,0 |
– |
¾" |
78 |
77 |
20,5 |
50 |
47 |
150 |
MSC140 |
MLM140 |
3-х ходовые вентили |
|||||||||||
3MV 15-1,6 |
1,6 |
1,0 |
½" |
52 |
65 |
25 |
28 |
40 |
250 |
MSC90 |
MLM90 |
3MV 20-2,5 |
2,5 |
1,6 |
¾" |
56 |
74 |
34 |
28 |
40 |
150 |
MSC90 |
MLM90 |
3MV 20-4,0 |
4,0 |
2,5 |
¾" |
78 |
83 |
35,5 |
50 |
47 |
100** |
MSC140 |
MLM140 |
3MV 20-6,0 |
6,0 |
4,0 |
¾" |
78 |
83 |
35,5 |
50 |
47 |
100** |
MSC140 |
MLM140 |
4-х ходовые (3-х ходовые с байпасом) вентили |
|||||||||||
4MV 15-1,6 |
1,6 |
1,0 |
½" |
52 |
86 |
35 |
28 |
40 |
250 |
MSC90 |
MLM90 |
4MV 20-2,5 |
2,5 |
2,5 |
¾" |
56 |
103 |
50 |
28 |
40 |
150 |
MSC90 |
MLM90 |
4MV 20-4,0 |
4,0 |
2,5 |
¾" |
78 |
105 |
44 |
50 |
47 |
100** |
MSC140 |
MLM140 |
4MV 20-6,0 |
6,0 |
4,0 |
¾" |
78 |
105 |
44 |
50 |
47 |
100** |
MSC140 |
MLM140 |
** 40 кПа для углового прохода.
