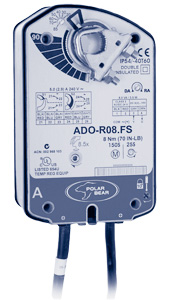

Электроприводы с моментом вращения 8 Нм с функцией «Safety»
Электрические привода Polar Bear разработаны специально для использования с воздушными заслонками в системах вентиляции и кондиционирования. В каждый привод встроена система «Safety» с возвратной пружиной, обеспечивающая при аварийном отключении напряжения полное закрытие воздушной заслонки для предотвращения размораживания водяных теплообменников.Основные особенности
Благодаря малым размерам и продуманной компактной конструкции их можно устанавливать в ограниченном монтажном пространстве.2-х позиционное или пропорциональное (сигнал 0 (2)–10 В или 0 (4)–20 мА) управление.
Удобный фиксатор вала.
Универсальный адаптер для:
– для валов круглого сечения диаметром от 8 до 16 мм;
– для валов квадратного сечения от 6x6 до 12x12 мм.
Индикация положения.
Наличие возвратной пружины у приводов позволяет выполнять защитные функции и обеспечивает, например, защиту от замерзания теплообменников и полное гарантированное закрытие заслонки.
Экономия электроэнергии в крайнем положении заслонки.
Наличие двух вспомогательных переключателей.
Выбор направления поворота.
Возможность параллельного подсоединения приводов.
Ограничение угла поворота.
Не требуется обслуживание.
Аксессуары
ZK - комплект рычажных приспособлений;PA - позиционер 0–100% для настенного монтажа;
PF - позиционер 0–100% для скрытого монтажа.
Технические характеристики
Тип привода |
ADO-R08 F(S)* |
ASO-R08 F(S)* |
ADM-R08 F(S)* |
||
Момент вращения |
Нм |
8 |
|||
Площадь заслонки |
м2 |
2 |
|||
Время поворота |
сек |
55–71 |
150 |
||
Время обратного хода |
сек |
13–26 |
17-25 |
||
Рабочее напряжение |
В |
24 |
230 |
24 |
|
Частота |
Гц |
50 |
|||
Потребляемая мощн: |
–в рабочем положении |
Вт |
6,1 |
9,2 |
7,9 |
–в крайних положениях |
Вт |
1,2 |
6,9 |
5,5 |
|
Расчетная мощность |
ВА |
7,0 |
- |
8,0 |
|
Угол поворота: |
–рабочий |
95° |
|||
–ограниченный диапазон** |
35–95° |
||||
Вес |
кг |
1,7 |
1,9 |
1,7 |
|
Закон управления |
2-х позиционный |
0(2)-10 В или 4-20 мА |
|||
Индикация положения |
механическая, с помощью указателя |
||||
Вспомогательные переключатели |
А/В |
5/240 |
|||
Число циклов срабатывания |
60000 |
||||
Уровень шума |
дБ(А) |
52 |
|||
Степень защиты |
IP 54 |
||||
Температура эксплуатации |
°С |
-20-60 |
-40-60 |
||
Относит. влажность окружающей среды |
% |
5–90 |
|||
Обслуживание |
не требуется |
||||
Соответствие стандартам |
устройства соответствуют требованиям СЕ |
||||
* Приводы ADO-R08 FS, ASO-R08 FS, ADM-R08 FS имеют два встроенных вспомогательных переключателя
** Настраивается с помощью встроенного механического упора.
