Управляющие модули для приточных систем с электрическим нагревателем и управлением скоростью приточного вентилятора
В стандартной комплектации выпускаются управляющие модули для систем с электрическим нагревателем мощностью до 90 кВт и мощностью двигателя приточного вентилятора до 8.3 кВт. Регулирование приточным вентилятором осуществляеться ступенчатым переключением скорости на базе автотрансформаторов для электродвигателей с внешним ротором. Под заказ собираются модули для больших мощностей вентиляторов и нагревателей.М1 – электродвигатель приточного вентилятора;
DA – привод воздушной заслонки;
DSK – дифференциальный датчик давления;
TCK – канальный датчик температуры.
R – регулятор скорости приточного вентилятора
Технические характеристики
Управляющий модуль* |
Двигатель вентилятора |
Электронагреватель |
Вводное напряжение, В/ф |
Макс. рабочий ток вент-установки, А |
Размеры модуля, ВxШxГ, мм |
||
Макс. мощность, кВт |
Напряже-ние, В/ф |
Макс. мощность, кВт |
Ступени мощности, кВт |
||||
ACM1-Т1VU0-E17 |
0,34 |
220/1 |
17 |
17 |
380/3 |
27 |
600x400x200 |
ACM1-Т1VU1-E17 |
0,55 |
28 |
|||||
ACM1-Т1VU2-E17 |
0,87 |
30 |
|||||
ACM1-Т1VU3-E17 |
1,4 |
33 |
|||||
ACM1-Т1VU4-E17 |
2,2 |
38 |
|||||
ACM1-Т1WU0-E17 |
0,88 |
380/3 |
17 |
17 |
380/3 |
27 |
600x400x200 |
ACM1-Т1WU1-E17 |
1,5 |
28 |
|||||
ACM1-Т1WU2-E17 |
2,4 |
30 |
|||||
ACM1-Т1WU3-E17 |
4 |
33 |
|||||
ACM1-Т1WU4-E17 |
6,6 |
38 |
|||||
ACM1-Т2VU0-E27 |
0,34 |
220/1 |
27 |
27 |
380/3 |
42 |
600x400x200 |
ACM1-Т2VU1-E27 |
0,55 |
43 |
|||||
ACM1-Т2VU2-E27 |
0,87 |
45 |
|||||
ACM1-Т2VU3-E27 |
1,4 |
48 |
|||||
ACM1-Т2VU4-E27 |
2,2 |
53 |
|||||
ACM1-Т2WU0-E27 |
0,88 |
380/3 |
27 |
27 |
380/3 |
42 |
600x400x200 |
ACM1-Т2WU1-E27 |
1,5 |
43 |
|||||
ACM1-Т2WU2-E27 |
2,4 |
45 |
|||||
ACM1-Т2WU3-E27 |
4 |
48 |
|||||
ACM1-Т2WU4-E27 |
6,6 |
53 |
|||||
ACM1-Т1VU0-E45 |
0,34 |
220/1 |
45 |
15+15+15 |
380/3 |
70 |
700x500x250 |
ACM1-Т1VU1-E45 |
0,55 |
72 |
|||||
ACM1-Т1VU2-E45 |
0,87 |
74 |
|||||
ACM1-Т1VU3-E45 |
1,4 |
76 |
|||||
ACM1-Т1VU4-E45 |
2,2 |
81 |
|||||
ACM1-Т1WU0-E45 |
0,88 |
380/3 |
45 |
15+15+15 |
380/3 |
70 |
700x500x250 |
ACM1-Т1WU1-E45 |
1,5 |
72 |
|||||
ACM1-Т1WU2-E45 |
2,4 |
74 |
|||||
ACM1-Т1WU3-E45 |
4 |
76 |
|||||
ACM1-Т1WU4-E45 |
6,6 |
81 |
|||||
ACM1-T1WU0-E67 |
0,88 |
380/3 |
67 |
15+15+15+22,5 |
380/3 |
104 |
800x500x300 |
ACM1-T1WU1-E67 |
1,5 |
106 |
|||||
ACM1-T1WU2-E67 |
2,4 |
107 |
|||||
ACM1-T1WU3-E67 |
4 |
110 |
|||||
ACM1-T1WU4-E67 |
6,6 |
115 |
|||||
ACM1-T1WU5-E67 |
8,3 |
118 |
|||||
ACM1-T1WU2-E90 |
2,4 |
380/3 |
90 |
15+15+15+ 15+15+15 |
380/3 |
142 |
1000x500x300 |
ACM1-T1WU3-E90 |
4 |
144 |
|||||
ACM1-T1WU4-E90 |
6,6 |
149 |
|||||
ACM1-T1WU5-E90 |
8,3 |
152 |

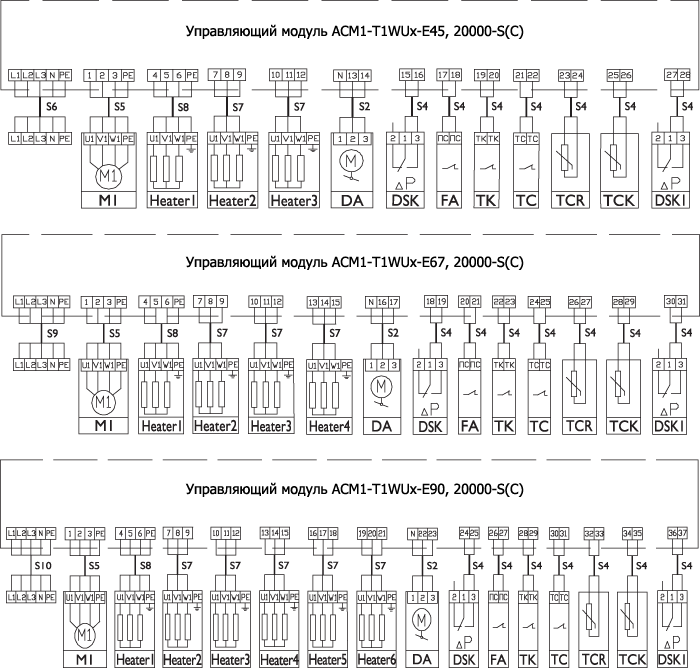

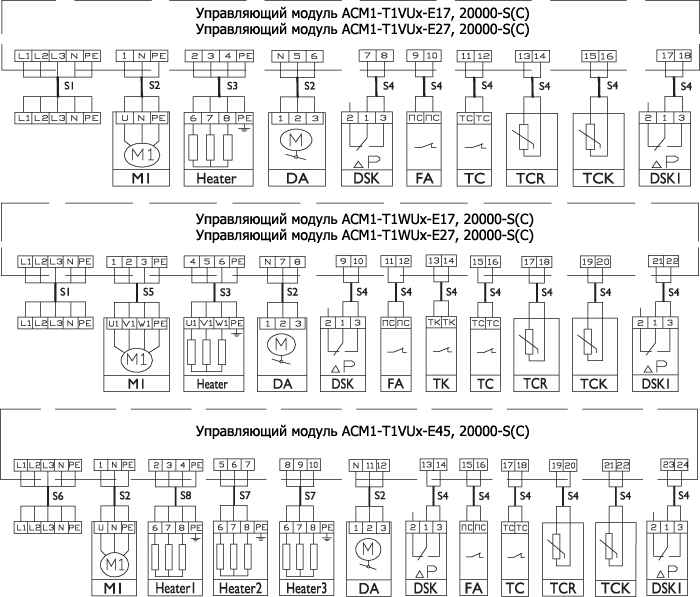

Примечание: номера контактов управляющих модулей приведены для справки и могут не совпадать с номерами на принципиальных схемах модулей.
М1 – электродвигатель приточного вентилятора;
Heater – группы электронагревателя (см. табл. Технические характеристики);
DA – привод воздушной заслонки;
DSK – дифференциальный датчик давления фильтра;
DSK1 – дифференциальный датчик давления вентилятора;
FA – пожарная сигнализация;
ТС – защитные термостаты нагревателя;
TCR – комнатный датчик температуры;
TCK – канальный датчик температуры;
TK – термоконтакты защиты двигателя ПВ.
Обозначение кабеля |
Кол-во жил/сечение |
Макс. мощность нагревателя, кВт |
S1 |
5х4 |
17 |
5х10 |
27 |
|
S2 |
3х1,5 |
|
S3 |
4х4 |
17 |
4х10 |
27 |
|
S4 |
2х0,75 |
|
S5 |
4х2,5 |
|
S6 |
4х25 + «земля» |
|
S7 |
3х4 |
|
S8 |
4x4 |
|
S9 |
4х35 + «земля» |
|
S10 |
4х50 + «земля» |
