Контроллеры Corrigo Е

Свободно конфигурируемые контроллеры Corrigo серии E предназначены для управления температурой, влажностью и давлением, концентрацией СО2 в системах вентиляции и кондиционирования воздуха или системами отопления и водоснабжения. Контроллеры просты в эксплуатации, и их можно рекомендовать для широкого применения, как автономно в индивидуальных системах, так и системах жизнеобеспечения здания (в составе систем диспетчеризации). Выбор объекта управления (вентиляционные установки, кондиционеры, группы радиаторов, бойлеры и т.д.) определяется с помощью встроенной сервисной программы конфигурирования контроллера.

Наличие нескольких аналоговых и цифровых входов и выходов (см. таблицу ниже) позволяет контролировать основные параметры микроклимата и управлять работой большинства исполнительных устройств.

Аналоговые входы используются для подключения датчиков температуры Рt1000, преобразователей температуры, влажности, давления или аналогичных приборов с выходным сигналом 0-10 В, предназначенных для измерения параметров устройств, входящих в состав систем вентиляции и кондиционирования воздуха или отопления.

Цифровые входы применяются для контроля работы вентиляторов и циркуляционных насосов, состояния фильтров, проверки работоспособности противопожарных клапанов и подключения внешних устройств аварийной и пожарной сигнализации. Возможно конфигурирование цифровых входов для учета расхода тепла и электроэнергии.

Наличие универсальных входов позволяет расширить коммуникационные возможности контроллеров, настраивая эти входы в режимы аналоговых или цифровых входов, при возникновении потребности в увеличении подключаемых устройств контроля параметров.

Аналоговые выходы с сигналом управления 0-10 В позволяют управлять исполнительными механизмами различных теплообменников, причём каждый выход может конфигурироваться для управления нагревателем, охладителем или рекуператором, а также может использоваться для плавного регулирования производительности вентиляторов и давления в сети воздуховодов.

Цифровые выходы обеспечивают включение и отключение вентиляторов, циркуляционных насосов, внешней системы защиты от замерзания, проверку работоспособности противопожарных клапанов в системах вентиляции и кондиционирования, а так же бойлеров, накопительных баков и т.д. в системах отопления.

Существуют модели, поддерживающие протоколы LON или TCP/IP. В некоторых моделях контроллеров включена поддержка второго порта, расширяющего интерфейсные возможности и позволяющего использовать контроллер в качестве Master-устройства, подключая к нему один или два контроллера Corrigo в качестве модулей расширения, выполняющих функцию Slave-устройства в системе. Такое решение дает возможность увеличения количества входоввыходов для тех случаев, когда необходимо подключить большее количество датчиков, исполнительных механизмов, счетчиков энергии, оптических рефлектометров, ПЛК, GSM-модем и т.п.

Кроме того, выпускаются модели со встроенным Web-сервером, обеспечивающие простое и быстрое интегрирование вентиляционное оборудование в системы диспетчеризации и распределенного управления по протоколу TCP/IP через локальную сеть здания или Интернет.

Выпускаются два вида контроллеров:
1. Контроллеры с ЖК-дисплеем на передней панели, на котором отображается основная информация о работе системы, светодиодные индикаторы и кнопки управления.
2. Контроллеры без дисплея, светодиодных индикаторов и кнопок управления.

Контроллер без дисплея можно дооснастить выносной панелью E-DSP с дисплеем и кнопками управления, которую можно разместить в любом удобном месте.

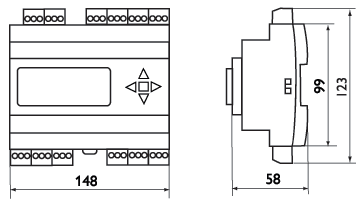

Технические характеристики

Контроллер	Corrigo E
Напряжение, В/Гц	24/50
Потребляемая мощность, ВА	4 (8 для Web-моделей)
Степень защиты	IP 20
Дисплей	С подсветкой, 4 строки по 20 символов
Входы
Аналоговые входы	0–10 В, Pt1000, 12-разрядный АЦП
Цифровые входы	Сухой контакт, 24 В пост. тока, возможность работы с импульсным сигналом
Универсальные входы	В зависимости от конфигурирования
Выходы
Аналоговые выходы	0–10 В, 1 мА, с защитой от короткого замыкания, 8-разрядный ЦАП
Цифровые выходы	24 В, 2 А переменного или постоянного тока в непрерывном режиме, возможность работы с импульсным сигналом МОП-ключ

Функциональные и коммуникационные возможности

Модель	Аналоговый вход	Универсаль -ный вход	Цифровой вход	Аналоговый выход	Цифровой выход	ЖК дисплей	LON	TCP/IP	Два порта
E15-S	4	–	4	3	4
E15D-S	4	–	4	3	4	●
E152-S	4	–	4	3	4				●
E152D-S	4	–	4	3	4	●			●
E15-S-LON	4	–	4	3	4		●
E15D-S-LON	4	–	4	3	4	●	●
E15-S-WEB	4	–	4	3	4			●
E15D-S-WEB	4	–	4	3	4	●		●
E152-S-WEB	4	–	4	3	4			●	●
E152D-S-WEB	4	–	4	3	4	●		●	●
E28-S	4	4	8	5	7
E28D-S	4	4	8	5	7	●
E282-S	4	4	8	5	7				●
E282D-S	4	4	8	5	7	●			●
E28-S-LON	4	4	8	5	7		●
E28D-S-LON	4	4	8	5	7	●	●
E28-S-WEB	4	4	8	5	7			●
E28D-S-WEB	4	4	8	5	7	●		●
E282-S-WEB	4	4	8	5	7			●	●
E282D-S-WEB	4	4	8	5	7	●		●	●
