Контроллеры Optigo

Конфигурируемые контроллеры Optigo предназначены для управления работой систем вентиляции и кондиционирования, отопления и горячего водоснабжения (ГВС).

Optigo - новое направление в области контроллеров с ограниченным набором функций для применения там, где не требуется весь спектр характеристик. Контроллеры предназначены для шкафного монтажа на DINрейке. На передней панели контроллера расположены ЖКдисплей, на котором отображается основная информация о работе системы и энкодер. Настройка режимов работы и параметров системы производится с помощью энкодера и графического дисплея.

Существует следующие модели контроллеров серии Optigo:

Optigo OP5

Модель с ограниченным набором функций предназначенная для плавного регулирования одного из параметров. Контроллер работает в режиме пропорционально-интегрального регулирования для быстроменяющегося значения, но может быть перенастроен на режим пропорционального регулирования для медленно изменяющегося значения регулируемого объекта.

Область применения:
● Управление температурой;
● Управление уровнем СО2;
● Управление влажностью;
● Управление давлением;
● Управление давлением с компенсацией по наружной температуре.

Функции:
● Настройка значений P и I;
● Возможность выбора сигнала на выходе для обогрева и/или охлаждения;
● Регулируемые диапазоны настройки для датчиков;
● Два уровня доступа для изменения параметров - системный и пользовательский.

Optigo OP10

Модели для управления системами вентиляции и кондиционирования, управления системой отопления или управления системой ГВС. Выпускается две модели контроллера: OP10 с напряжением питания 24 В, 50 Гц и OP10-230 с напряжением питания 220 В, 50 Гц.

Область применения:
● Управление притоком воздуха;
● Управление притоком воздуха с наружной компенсацией;
● Управление комнатное/вытяжкой воздуха с каскадной функцией;
● Управление отоплением с наружной компенсацией;
● Управление системой горячего водоснабжения.

Для системы вентиляции:
● Задаваемое минимальное значение угла открытия для заслонок камеры смешивания;
● Пуск и остановка вентиляторов;
● Управление защитой от обмерзания с поддержанием температуры в режиме останова;
● Вход для защиты от перегрева нагревателя;
● Выходной сигнал 3-позиционный или 0-10 В;
● Возможность выбора сигнала на выходе для обогрева и/или охлаждения с/без управления заслонкой камеры смешения;
● Индикация обмерзание/перегрев/ошибка датчика;
● Индикация работы вентилятора;
● Встроенный недельный планировщик;
● Вход для внешнего сигнала работы.

Для системы отопления:
● Ночной режим для управления обогревом;
● Пуск и остановка насоса;
● Управление температурой подачи по температурному графику с дополнительной компенсацией по наружной температуре при 0°С.

Для системы горячего водоснабжения:
● ПИД-управление;
● Периодический перегрев горячей водопроводной воды, предотвращающий размножение бактерий Легионеллы.

Технические характеристики

Контроллер		Optigo OP5	Optigo OP10	Optigo OP10-230
Напряжение,	В/Гц	24/50		230/50
Потребляемая мощность,	ВА	4
Cтепень защиты		IP 20
Дисплей		ЖК с подсветкой, графика и текст
Планировщик		Недельный планировщик, основанный на часах реального времени
Аналоговые входы		Pt1000
Дискретные входы		«сухие» контакты
Аналоговые выходы		0-10 В, 8 бит ЦАП, с защитой от КЗ
Дискретные выходы			2 симисторных выхода, 24 В, 0,5 А длительно; 1 перекидной контакт, 230 В, 5 А
Универсальный вход		В зависимости от выбранного режима управления - AI или DI с вышеописанными характеристиками
Температура эксплуатации,	°С	0-50
Относительная влажность,	%	90

Аналоговые входы используются для подключения датчиков PT1000 или преобразователей температуры, влажности, давления и аналогичных приборов с выходным сигналом 0-10 В, предназначенных для измерения параметров устройств, входящих в состав систем вентиляции и кондиционирования воздуха или отопления.

В зависимости от выбранного режима и алгоритма управления к контроллерам можно подключить до трех датчиков температуры (PT 1000).

Цифровые входы предназначены для контроля работы вентиляторов, циркуляционных насосов, термостата перегрева ТЭНов электронагревателя, а также для включения и выключения контроллера.

Аналоговые выходы с сигналом управления 0-10 В позволяют управлять исполнительными механизмами различных теплообменников, причём, каждый выход может конфигурироваться для управления нагревателем, охладителем или приводами камеры смешивания, а также может использоваться для плавного регулирования производительности вентиляторов и давления в сети воздуховодов.

Цифровые выходы используются для сигнализации режима работы контроллера (работа/авария), включения и отключения циркуляционных насосов и вентиляторов, а также для управления исполнительными механизмами, если выбрано не аналоговое, а трехпозиционное управление.

Коммуникационные возможности

Контроллер	Аналоговый вход	Универсальный вход	Цифровой вход	Аналоговый вход	Цифровой вход
Optigo OP5	1	1	1	2	0
Optigo OP10	2	1	2	2	3
Optigo OP10-230	2	1	2	2	3

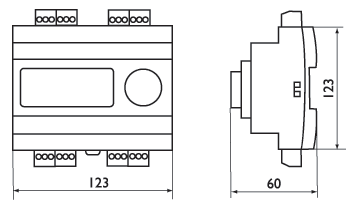

Контроллер Optigo
