Однофазные пятиступенчатые регуляторы скорости серии VRDE

Трансформаторные регуляторы скорости работают на основе использования двух однофазных автотрансформаторов, чтобы управлять напряжением питания электродвигателей.

Их основным предназначением является автоматическое переключение скорости вращения электродвигателя вентилятора, насоса и др., которые управляются напряжением.

Также допустимо брать в управление сразу несколько двигателей, но при условии того, что номинальный ток регуляторов не будет превышен общим потребляемым током двигателей.

Регулятора состоят из АБС и имеют два переключателя скорости и индикаторную лампочку, которая находится на передней панели. Плавкий предохранитель защищает входную цепь регулятора.

Как регулировать скорость?

Чтобы регулировать скорость электродвигателя от минимальной до максимальной и обратно, существует автоматизированная система, суть которой заключается в замыкании контактов внешними устройствами управления. Однако, значения минимальных и максимальных скоростей нужно задать вручную, изменив положение ручки переключателя. (0 - выкл., 1 - мин. скорость, 5 - макс. скорость, 2, 3, 4 - промежуточные положения). Выходное напряжение: 80-100-120-140-160-180-200-230 В.

Как защитить двигатель?

К регуляторам необходимо подключить электродвигатели, в которых присутствуют встроенные термоконтакты тепловой защиты, благодаря которым питающее напряжение будет передаваться на двигатель.

Если в двигателе нет термоконтактов, нужно заняться установкой отдельной тепловой защиты.

Технические характеристики

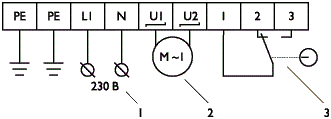

Схема подключения

1. Электропитание 230 В, 1 фаза
2. Двигатель
3. Внешний переключатель
