Климатические установки для бассейнов Delta, HRD
Модульные климатические установки Delta обладает самым широким набором режимов обработки воздуха и имеют производительность осушения от 108 до 1498 литров в сутки, что позволяет выбрать подходящую установку как для частного бассейна средних размеров, так и большого коммерческого бассейна. Климатические установки HRD являются самыми мощными в модельном ряду Calorex и имеют производительность осушения от 744 до 5184 литров в сутки. Установки не только осушают воздух в помещении бассейна, они также поддерживают его температуру с помощью встроенных систем теплоутилизации, нагрева и кондиционирования, обеспечивают необходимую вентиляцию помещения в нескольких режимах и поддерживают необходимую температуру воды бассейна.Установки выпускаются в нескольких исполнениях по стороне обслуживания и вариантах подключения воздуховодов.
Корпус
Осушители собраны на прочной раме и снабжены съемными панелями. Панели изготовлены из высококачественной оцинкованной стали, покрытой для повышения коррозионной стойкости порошковой краской.Холодильный контур
В холодильный контур входят компрессор, испаритель, конденсатор, фильтр-осушитель, ТРВ, реле высокого и низкого давления.Компрессор
В осушителях используется герметичный компрессор, на линиях всасывания и нагнетания смонтированы сервисные порты. Компрессор установлен на резиновых антивибрационных втулках.Испаритель и конденсатор
Испаритель и конденсатор представляют собой медно-алюминиевые теплообменники, алюминиевые пластины испарителя покрыты специальным эпоксидным составом для защиты от коррозии. Под испарителем расположен поддон из нержавеющей стали для сбора конденсата. Перед испарителем установлен воздушный фильтр.Водяной нагреватель
В осушителе установлен водяной нагреватель для нагрева воздуха. Водяной нагреватель представляет собой медно-алюминиевый теплообменник и работает на горячей воде из системы теплоснабжения. Нагреватель снабжен трехходовым вентилем, работой которого управляет микропроцессорный блок.Система утилизации тепла и нагреватели
В этих моделях установлены:• Дополнительный конденсатор водяного охлаждения, через который циркулирует вода бассейна. Конденсатор предназначен для утилизации тепла;
• Теплообменник вода/вода для нагрева воды бассейна горячей водой из системы теплоснабжения. Теплообменник снабжен трехходовым вентилем, работой которого управляет микропроцессорный блок.
• Водяной теплообменник для нагрева воздуха горячей водой из системы теплоснабжения. Нагреватель снабжен трехходовым вентилем, работой которого управляет микропроцессорный блок
Вентилятор
Осушитель снабжен высоконапорным трехскоростным центробежным вентилятором с непосредственным приводом. Высокая или средняя скорости используются в режиме осушения или нагрева воздуха, при отсутствии потребности в осушении или нагреве вентилятор работает на низкой скорости. Выбор между высокой и средней скоростью осуществляется при пуско-наладочных работах для согласования с сетью воздуховодов.Подача свежего воздуха
На корпусе осушителя предусмотрено место подключения воздуховода для подачи свежего воздуха.Микропроцессорный блок управления
Панель управления с цифровой индикацией параметров поставляется в базовой комплектации и её возможно установить как на сам осушитель, так и в любом удобном для эксплуатации месте. На панели управления смонтированы цифровые контроллеры влажности и температуры воздуха (модель AA300 LPHW), таймер ночного режима (модель AA300 LPHW), а также блок индикаторов и выключатель питания. Осушитель может быть снабжен интерфейсом для подключения к системе «умный дом».Опции
• Интерфейс BMS (для подключения к системе «умный дом»).• Датчик СО2.
ПРИНЦИП РАБОТЫ
Осушение, вентиляция и нагрев воздуха

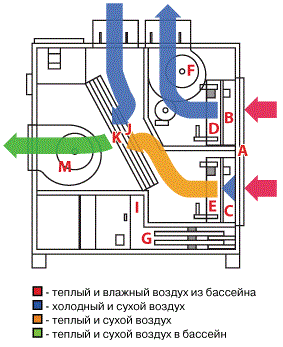

Влажный и теплый воздух из бассейна проходит через фильтр A, далее поток воздуха разделяется – часть воздуха проходит через испаритель B холодильного контура, охлаждается и осушается, затем удаляется с помощью вентилятора вытяжки F. Другая часть проходит через испаритель C холодильного контура, охлаждается и осушается, затем поступает в конденсатор E холодильного контура. В конденсаторе E происходит первая стадия нагрева воздуха, далее воздух смешивается с наружным и поступает в конденсатор J холодильного контура, где происходит вторая стадия нагрева воздуха. Далее воздух проходит через водяной нагреватель К, при необходимости проходит третью стадию нагрева и подается в помещение бассейна главным вентилятором M.
Утилизация тепла
Тепло, утилизированное при охлаждении и осушении воздуха, может использоваться для нагрева воздуха в конденсаторах E и J, либо для нагрева воды бассейна в конденсаторе G.
Нагрев воды бассейна
Для нагрева воды бассейна используются конденсатор G и теплообменник вода/вода I, работающий на горячей воде из системы теплоснабжения.
Кондиционирование воздуха (Delta 4 - 16)
Режим кондиционирования воздуха работает аналогично режиму осушения и вентиляции, но вместо конденсатора E включается конденсатор D. Нагретый конденсатором D воздух удаляется вентилятором вытяжки F.
ОСНОВНЫЕ РЕЖИМЫ РАБОТЫ

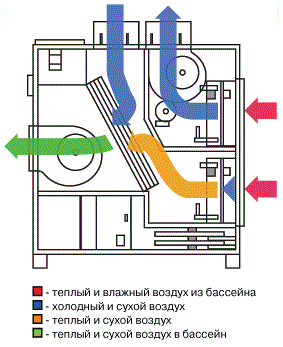

Режим осушения и вентиляции с утилизацией тепла
Режим включается автоматически при повышении влажности или температуры в помещении бассейна.
• Контур осушения работает постоянно.
• Вентиляция работает постоянно, при дальнейшем повышении влажности или температуры включается подмес свежего воздуха.
• Утилизируемое в процессе осушения и вентиляции тепло используется для нагрева воды бассейна или воздуха в помещении бассейна (переключение происходит в зависимости от температуры воды).
• Нагреватель воздуха, работающий на воде из системы теплоснабжения, включается и выключается автоматически по команде датчика температуры воздуха.
• Нагреватель воды бассейна, работающий на воде из системы теплоснабжения, включается и выключается автоматически по команде датчика температуры воды бассейна.

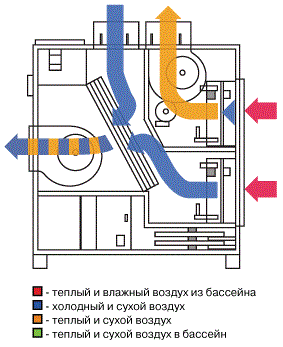

Режим осушения, вентиляции и кондиционирования (Delta 4 - 16)
• Режим включается автоматически при повышении температуры в помещении бассейна.
• Контур осушения работает постоянно.
• Вентиляция с подмесом свежего воздуха работает постоянно.
• Для удаления тепла из помещения в работу включается дополнительный конденсатор, установленный перед вытяжным вентилятором. Нагретый конденсатором воздух удаляется из помещения.
• Нагреватель воды бассейна, работающий на воде из системы теплоснабжения, включается и выключается автоматически по команде датчика температуры воды бассейна.

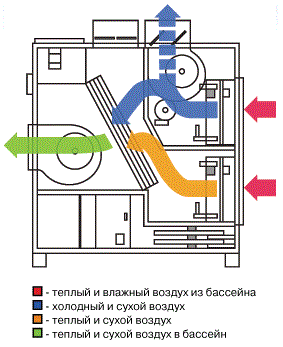

Режим осушения (рециркуляция)
Режим включается автоматически или вручную.• Контур осушения включается и выключается автоматически по сигналам гигростата.
• Вентиляция работает постоянно, подмес свежего воздуха не осуществляется.
• Утилизируемое в процессе осушения тепло используется для нагрева воды бассейна или воздуха в помещении бассейна (переключение происходит в зависимости от температуры воды).
• Нагреватель воздуха, работающий на воде из системы теплоснабжения, включается и выключается автоматически по команде датчика температуры воздуха.
• Нагреватель воды бассейна, работающий на воде из системы теплоснабжения, включается и выключается автоматически по команде датчика температуры воды бассейна.

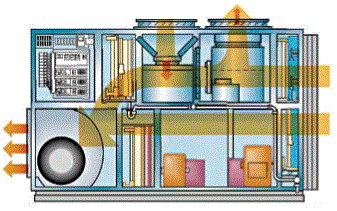

HRD. Режим осушения и вентиляции с утилизацией тепла

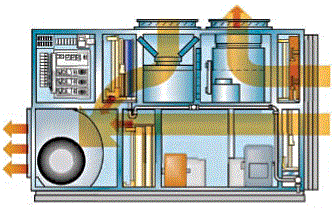

HRD. Режим осушения, вентиляции и кондиционирования
Технические характеристики Delta
Модель |
1 |
2 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
||
Производительность осушения при t=28°С/RH=60% |
режим вентиляции включен (точка росы наружного воздуха 12,5°С) |
л/сут. |
235 |
261 |
300 |
398 |
499 |
600 |
701 |
1356 |
1498 |
режим вентиляции выключен |
л/сут. |
108 |
132 |
144 |
192 |
240 |
288 |
336 |
672 |
720 |
|
Производительность главного вентилятора |
м3/час |
2500 |
2600 |
3000 |
4000 |
5000 |
6000 |
7000 |
10000 |
12000 |
|
Производительность вентилятора вытяжки (лето) |
м3/час |
1200 |
1300 |
1500 |
2000 |
2500 |
3000 |
3500 |
6700 |
8000 |
|
Производительность вентилятора вытяжки (зима) |
м3/час |
600 |
650 |
750 |
1000 |
1250 |
1500 |
1750 |
3350 |
4000 |
|
Потребляемая электрическая мощность |
кВт |
3,18 |
3,84 |
3,94 |
5,12 |
6,25 |
7,8 |
9,35 |
15 |
18 |
|
Напряжение питания |
В/ф. |
230/1 или 400/3 |
400/3 |
||||||||
Мощность нагрева воздуха (теплоутилизация) |
кВт |
3,8 |
4,9 |
5,1 |
6,6 |
8 |
10 |
12,1 |
30 |
35 |
|
Мощность нагрева воды (теплоутилизация) |
кВт |
4 |
5,5 |
5,8 |
8 |
10 |
12,5 |
15 |
35 |
43 |
|
Мощность нагрева воздуха калорифером |
кВт |
20 |
22 |
25 |
30 |
35 |
38 |
42 |
85 |
90 |
|
Мощность нагрева воды теплообменником |
кВт |
10 |
10 |
10 |
15 |
15 |
30 |
30 |
65 |
65 |
|
Явная холодопроизводительность |
кВт |
- |
- |
2,94 |
3,85 |
4,7 |
5,9 |
7,1 |
13 |
15 |
|
Технические характеристики HRD
Модель |
15 |
20 |
25 |
30 |
||
Производительность осушения при t=28°С/RH=60% |
режим вентиляции включен (точка росы наружного воздуха 12,5°С) |
л/сут. |
1656 |
3120 |
3672 |
5184 |
режим вентиляции выключен |
л/сут. |
744 |
1080 |
1632 |
2112 |
|
Производительность главного вентилятора |
м3/час |
12000 |
19500 |
25000 |
35000 |
|
Производительность вентилятора вытяжки (лето) |
м3/час |
6000 |
13500 |
18000 |
23000 |
|
Производительность вентилятора вытяжки (зима) |
м3/час |
3000 |
6750 |
9000 |
11500 |
|
Напряжение питания |
В/ф. |
400/3 |
||||
Потребляемая электрическая мощность |
кВт |
17 |
23 |
31 |
44 |
|
Мощность нагрева воздуха (теплоутилизация) |
кВт |
37 |
55 |
72 |
90 |
|
Мощность нагрева воды (теплоутилизация) |
кВт |
40 |
60 |
95 |
117 |
|
Мощность нагрева воздуха калорифером |
кВт |
70 |
100 |
150 |
210 |
|
Явная холодопроизводительность |
кВт |
20 |
30 |
49 |
67 |
|
Размеры Delta
Модель |
A (мм) |
B (мм) |
C (мм) |
Вес (кг) |
1 |
1575 |
1530 |
654 |
300 |
2 |
1575 |
1530 |
654 |
310 |
4 |
1800 |
1620 |
704 |
350 |
6 |
1800 |
1620 |
704 |
360 |
8 |
1800 |
1620 |
704 |
370 |
10 |
1800 |
1620 |
854 |
410 |
12 |
1800 |
1620 |
854 |
460 |
14 |
1970 |
2638 |
1126 |
954 |
16 |
1970 |
2638 |
1126 |
1020 |
Размеры HRD
Модель |
A (мм) |
B (мм) |
C (мм) |
Вес (кг) |
15 |
2055 |
3160 |
1040 |
1100 |
20 |
2055 |
3160 |
1040 |
1200 |
25 |
2531 |
4149 |
1750 |
2950 |
30 |
2531 |
4149 |
1750 |
2980 |
