Климатические установки для бассейнов Variheat-3
Модульные климатические установки Variheat-3 с производительностью осушения от 110 до 242 литров в сутки идеально подходят для бассейнов средних размеров. Эти установки рассчитаны для подключения к сети воздуховодов и обеспечения оптимального воздухораспределения в помещении любого дизайна. Модульная конструкция и большое число вариантов исполнения позволяют производить монтаж установки в техническом помещении, где располагается система фильтрации и водоподготовки бассейна, в подвале или на чердаке.

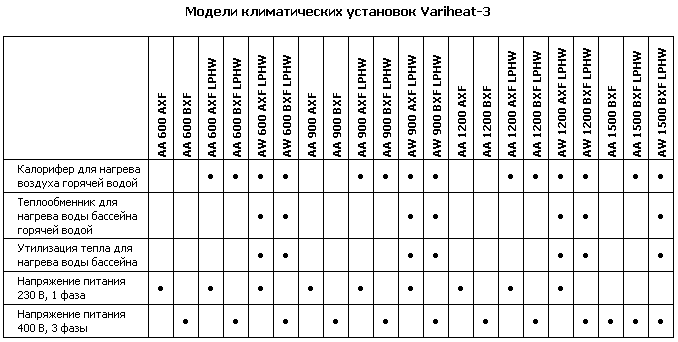

Модели осушителей:
• AA – базовая модель;• AA LPHW – модель с водяным нагревателем;
• AW LPHW – модель с системой утилизации тепла, нагревателями воды и воздуха;
• Установки выпускаются в нескольких исполнениях по типу корпуса (горизонтальный / вертикальный) и вариантах подключения воздуховодов.
Корпус
Осушители собраны на прочной раме и снабжены съемными панелями. Панели изготовлены из высококачественной оцинкованной стали, покрытой для повышения коррозионной стойкости порошковой краской.
Холодильный контур
В холодильный контур входят компрессор, испаритель, конденсатор, фильтр-осушитель, ТРВ, реле высокого и низкого давления.
Компрессор
В осушителях используется герметичный компрессор, на линиях всасывания и нагнетания смонтированы сервисные порты. Компрессор установлен на резиновых антивибрационных втулках.
Испаритель и конденсатор
Испаритель и конденсатор представляют собой медно-алюминиевые теплообменники, алюминиевые пластины испарителя покрыты специальным эпоксидным составом для защиты от коррозии. Под испарителем расположен поддон из нержавеющей стали для сбора конденсата. Перед испарителем установлен воздушный фильтр.
Водяной нагреватель
В осушителе установлен водяной нагреватель для нагрева воздуха. Водяной нагреватель представляет собой медно-алюминиевый теплообменник и работает на горячей воде из системы теплоснабжения. Нагреватель снабжен трехходовым вентилем, работой которого управляет микропроцессорный блок.
Система утилизации тепла и нагреватели
В этих моделях установлены:• Дополнительный конденсатор водяного охлаждения, через который циркулирует вода бассейна. Конденсатор предназначен для утилизации тепла;
• Теплообменник вода/вода для нагрева воды бассейна горячей водой из системы теплоснабжения. Теплообменник снабжен трехходовым вентилем, работой которого управляет микропроцессорный блок.
• Водяной теплообменник для нагрева воздуха горячей водой из системы теплоснабжения. Нагреватель снабжен трехходовым вентилем, работой которого управляет микропроцессорный блок
Вентилятор
Осушитель снабжен высоконапорным трехскоростным центробежным вентилятором с непосредственным приводом. Высокая или средняя скорости используются в режиме осушения или нагрева воздуха, при отсутствии потребности в осушении или нагреве вентилятор работает на низкой скорости. Выбор между высокой и средней скоростью осуществляется при пуско-наладочных работах для согласования с сетью воздуховодов.
Подача свежего воздуха
На корпусе осушителя предусмотрено место подключения воздуховода для подачи свежего воздуха.
Микропроцессорный блок управления
Панель управления с цифровой индикацией параметров поставляется в базовой комплектации и её возможно установить как на сам осушитель, так и в любом удобном для эксплуатации месте. На панели управления смонтированы цифровые контроллеры влажности и температуры воздуха (модель AA300 LPHW), таймер ночного режима (модель AA300 LPHW), а также блок индикаторов и выключатель питания. Осушитель может быть снабжен интерфейсом для подключения к системе «умный дом».
Опции
• Модуль притока свежего воздуха.• Электрический нагреватель.
• Брызгозащищенная панель управления.
• Удлинительный кабель для панели управления.
• Выносной конденсатор RCU (только для модели 900).
• Интерфейс BMS (для подключения к системе «умный дом»).
Осушитель расположен в соседнем помещении, подача воздуха сверху.
Осушитель расположен в соседнем помещении, подача воздуха снизу.
Осушитель расположен в подвальном помещении, подача воздуха снизу. Установлен модуль приточно-вытяжной вентиляции.
Технические характеристики
Модель |
600 |
900 |
1200 |
1500 |
|
Производительность осушения с учетом подачи свежего воздуха (точка росы 7°С) |
л/сут. |
156 |
216 |
281 |
334 |
Производительность осушения при t=30°С/RH=60%, только контур осушения |
л/сут. |
110 |
156 |
204 |
242 |
Производительность вентилятора |
м3/час |
2000 |
2500 |
3500 |
4300 |
Макс. внешнее статическое давление |
Па |
230 |
230 |
180 |
240 |
Потребляемая электрическая мощность |
кВт |
2,46 |
3,3 |
4 |
5,6 |
Мощность нагрева воздуха (теплоутилизация) |
кВт |
5,1 |
7,1 |
10 |
14 |
Мощность нагрева воды (теплоутилизация, модели AW) |
кВт |
5,5 |
7,4 |
10 |
12,5 |
Мощность нагрева воздуха калорифером (модели LPHW) |
кВт |
11 |
13,5 |
24 |
28 |
Мощность нагрева воды теплообменником |
кВт |
18 |
30 |
30 |
40 |
Мощность электрического нагревателя (опция) |
кВт |
6 или 12 |
12 или18 |
||
Производительность модуля притока свежего воздуха (опция) |
м3/час |
150 |
200 |
250 |
300 |
Размеры
Модель |
A (мм) |
B (мм) |
C (мм) |
Вес (кг) |
600 |
950 |
1574 |
698 |
170 |
900 |
950 |
1574 |
698 |
171 |
1200 |
1052 |
1778 |
800 |
230 |
1500 |
1052 |
1778 |
800 |
240 |
Модель |
A (мм) |
B (мм) |
C (мм) |
Вес (кг) |
600 |
1574 |
698 |
985 |
170 |
900 |
1574 |
698 |
985 |
171 |
1200 |
1778 |
800 |
1059 |
230 |
1500 |
1778 |
800 |
1059 |
240 |
