Осевые вентиляторы "Ostberg" ECW
Вентиляторы оснащены асинхронным электродвигателем и подшипниками с повышенной износостойкостью, благодаря чему, ваш вентилятор прослужит Вам гораздо дольше. Материалом корпуса и защитной решётки является оцинкованная сталь с защитным покрытием. Крыльчатки выполненные из оцинкованной стали и покрытые чёрной эмалью, проходят обязательную динамическую проверку на балансировку. Все вентиляторы этой серии, кроме ECW 204 и 254, реверсивные.Установка
Вентиляторы ECW устанавливаются на стенах или панелях.Положение вентилятора при установке не имеет значения.
Регулирование скорости
Регулятором скорости вентилятора может быть бесшаговый тиристор или пятиступенчатый трансформатор. Если совместное энергопотребление вентиляторов меньше энергопотребления регулятора, то к нему можно подсоединить несколько вентиляторов

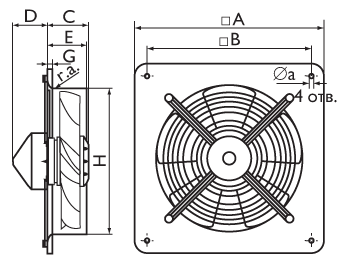

Размеры, мм
Тип вентилятора |
□A |
□B |
C |
D |
E |
F |
G |
H |
r.a. |
Øa |
ECW 204 M4 |
280 |
265 |
64 |
64 |
55 |
- |
8 |
208 |
15 |
8,3 |
ECW 254 M4 |
340 |
325 |
72 |
64 |
66 |
- |
8 |
259 |
15 |
8,3 |
ECW 304 M4 |
390 |
375 |
- |
93 |
75 |
58 |
10 |
311 |
15 |
8,3 |
ECW 354 M4 |
460 |
439 |
104 |
67 |
85 |
35 |
12 |
363 |
15 |
12,3 |
ECW 404 M4 |
510 |
490 |
117 |
67 |
86 |
35 |
12 |
413 |
15 |
12,3 |
ECW 504 T4 |
630 |
610 |
119 |
96 |
101 |
77 |
15 |
513 |
15 |
12,3 |
ECW 606 T4 |
815 |
781 |
132 |
83 |
126 |
65 |
15 |
638 |
25 |
12,3 |
Технические характеристики
Тип вентилятора |
Напряже-ние, В\Гц |
Потреб. мощн., Вт |
Ток, A |
Частота вращ., об\мин |
Уровень шума, дБ(А)* |
Вес, кг |
Схема эл. подкл. |
ECW 204 M4 |
230/50 |
40 |
0,3 |
1350 |
48 |
2 |
16 |
ECW 254 M4 |
230/50 |
70 |
0,5 |
1400 |
54 |
3 |
16 |
ECW 304 M4 |
230/50 |
90 |
0,6 |
1370 |
58 |
4 |
17 |
ECW 354 M4 |
230/50 |
150 |
0,6 |
1370 |
64 |
5 |
17 |
ECW 404 M4 |
230/50 |
180 |
0,8 |
1390 |
63 |
8 |
17 |
ECW 504 T4 |
400/50 |
760 |
1,9 |
1440 |
72 |
17 |
18 |
ECW 606 T4 |
400/50 |
520 |
1,3 |
990 |
70 |
22 |
18 |
