Вентиляторы "Ostberg" IRE 80x50 / 630

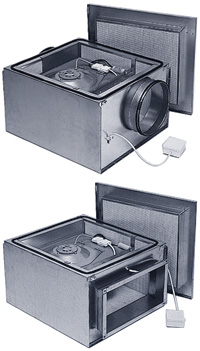

Все канальные вентиляторы IRE 80x50 / 630 оборудованы асинхронным двигателем с внешним ротором и уплотнёнными подшипниками, что увеличивает срок их службы. Корпус изготавливается из гальванизированной стали. Двигатель и рабочее колесо вентиляторов расположены на откидывающейся пластине, что делает доступ к ним лёгким, быстрым и удобным. Вентиляторы имеют внутренний 50 мм слой изоляции из минеральной ваты, покрытой грубой шерстяной тканью, что обеспечивает низкие шумовые характеристики.
Установка
Вентиляторы могут быть установлены в любом положении.
Регулирование скорости
Регулирование скорости всех вентиляторов осуществляется в диапазоне от 0 до 100% изменением подаваемого напряжения. Это достигается с помощью использования бесшагового тиристора или пятиступенчатого трансформатора. К одному тиристору или трансформатору можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток тиристора или трансформатора.
Защита двигателя
Все двигатели защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматическим перезапуском. Трёхфазные вентиляторы имеют два подсоединительных вывода встроенного термоконтакта. Выводы термоконтактов (TW) должны подключаться к реле перегрузки или к клеммам TW трансформатора VRTT или VRDT.
Аксессуары
Регуляторы скорости, быстросъёмные муфты, обратный клапан, воздушный фильтр, глушитель, воздухораспределительные и защитные решётки и т. д.
- Все вентиляторы поставляются полностью в собранном виде, готовые к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Электрические параметры должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
- Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
- Вентиляторы должны быть заземлены.
- Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
- Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Технические характеристики
Тип вентилятора |
IRE |
80x50 A |
80x50 B |
80x50 C |
80x50 D |
80x50 E |
630 A |
630 B |
630 C |
630 D |
630 E |
||
Напряжение |
В/Гц |
400/50 |
400/50 |
400/50 |
400/50 |
400/50 |
Ток |
А |
2,8 |
4,8 |
4,7 |
7 |
8,9 |
Ном. мощность |
Вт |
1200 |
1480 |
2540 |
4000 |
3210 |
Частота вращения |
об/мин |
660 |
680 |
890 |
870 |
1390 |
Вес |
кг |
86 |
105 |
94 |
105 |
96 |
Схема эл. подкл. |
№ |
4 |
4 |
4 |
4 |
4 |
