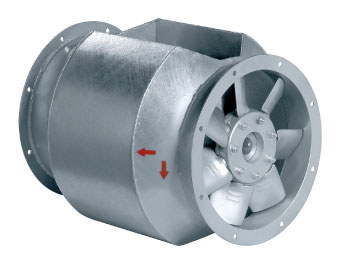

Вентиляторы "Systemair" AXCBF

Вентиляторы для струйной вентиляции AXCBF

Рекомендации по применению:
Сдвоенные осевые вентиляторы AXCBF среднего давления применяются для удаления воздуха с температурой до 200°С в системах вентиляции сушильных комбинатов, отвода горячих газов из производственных цехов металлургических заводов и котельных. Выпускаются вентиляторы с диаметром рабочего колеса от 250 до 800 мм.

Конструкция:
Корпус вентилятора выполнен из оцинкованной стали (горячая оцинковка погружением, согласно EN ISO 1461); рабочее колесо и лопасти из литого алюминия. Фланцы выполнены согласно Eurovent 1/2.

Двигатель:
Электродвигатель (1- и 3-х фазный) вынесен из потока перемещаемого воздуха, полностью изолирован и охлаждается потоком воздуха. Класс защиты двигателя IP55, класс изоляции F (согласно EN 60034-5, IEC 85). Для тепловой защиты двигатели снабжены встроенным терморезистором PTC для подключения к внешнему устройству защиты.

Регулирование скорости:
Скорость 1~ фазного двигателя регулируется с помощью трансформаторов , 3~ фазного - с помощью частотного преобразователя.

Подключение:
Клемная коробка смонтирована на двигателе. Питание к вентилятору подводится с помощью присоединения кабеля к сети переменного тока.

Монтаж:
Вентилятор подключается к сети воздуховодов с помощью гибких вставок EVH, устанавливается на опоры МFA, на заборе воздуха устанавливается защитная решетка типа SG.
