Тепловые насосы воздух/вода для бассейнов Pro-Pac
Теплопроизводительность:
9 – 22 кВт
Тепловой насос Pro-Pac предназначен для бассейна при нагреве воды. В тепловых насосах типа "Pro-Pac" применен теплообменник, изготовленный из титана, не коррозирующий под воздействием химических реагентов, содержащихся в большом количестве воде наполняющий бассейн. Тепловой насос оснащен микропроцессорным управлением, который регулирует и оптимизирует параметры работы.
Тепловой насос готов к работе сразу, как только подключен к сети электропитания и контурам водоснабжения бассейна, что значительно снижая время на монтаж.
Минимальная температура воздуха для работы для стандартной модели +10°С,
для другой модификации насоса с расширенными температурными диапазонами, равна -15°С.

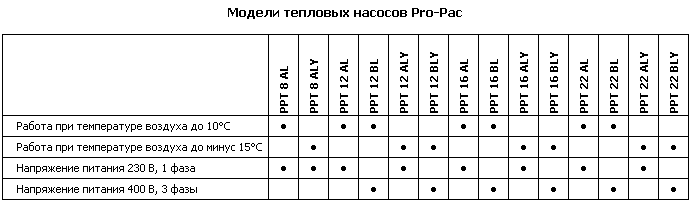

Модели насосов Pro-Pac:
• PPT AL – базовая модификация, U пит. = 220 В/ 1ф• "PPT BL" – базовая модификация, U пит. = 380 В/3ф
• PPT ALY – модификация с расширенными температурными диапазонами, U питания =220 В/1 ф
• "PPT BLY" – модификация с расширенными температурными диапазонами, U питания 380 В/3ф.
Корпус
Насосы Pro-Pac изготовлены в корпусе устойчивым к внешним атмосферным воздействиям, выполнен из оцинкованного металла с полимерным порошковым покрытием.Холодильный контур
В состав холодильного контура входят: конденсатор, испаритель, фильтр для осушения хладагента, терма распределительный вентиль, компрессор, реле защиты по высокому и по низкому давлению.Компрессор
В тепловых насосах использован компрессор герметичного исполнения, который смонтирован на корпусе на втулках для минимизации вибраций.Испаритель
Испаритель изготовлен из медных трубок с алюминиевыми пластинами. в конструкцию испарителя заложено низкое сопротивление воздушным потокам, что позволяет снизить шум от лопастей вентилятора. В модификациях с расширенными температурными диапазонами для оттаивания испарителя , применяется реверс цикла хладоснабжения. оттайка происходит когда горячие пары хладагента попадают в испаритель.Конденсатор
Конденсатор - коаксиальный теплообменник из титана. Титан обеспечивает максимальную защиту от коррозии и воздействие реагентов, растворенных в бассейне. Датчик протока воды установлен в водяной контур конденсатора.Вентилятор
В состав Теплового насоса входит осевой вентилятор для охлаждения конденсатора.Микропроцессорная система управления
Микропроцессорная система управления которой снабжен тепловой насос выполняет функции регулирования температуры воды и общее управление работой компрессора, осуществляет контроль давления в контуре хладоснабжения. у Системы управления есть вход для включения/выключения дистанционно.Опции
Термостат выносной.Устройство плавного пуска компрессора.
Технические характеристики
Модель |
PPT 8 |
PPT 12 |
PPT 16 |
PPT 22 |
|
Теплопроизводительность(1) |
кВт |
9,2 |
12,5 |
15,6 |
22,4 |
Потребляемая электрическая мощность |
кВт |
2 |
2,5 |
2,8 |
4,3 |
Теплопроизводительность(2) |
кВт |
7,2 |
9,9 |
12,4 |
17,7 |
Потребляемая электрическая мощность |
кВт |
1,8 |
2,3 |
2,6 |
4,1 |
Теплопроизводительность(3) |
кВт |
4,5 |
6,1 |
7,9 |
10,6 |
Производительность вентилятора |
м3/час |
2200 |
3300 |
3500 |
4900 |
Расход воды |
л/мин. |
115 |
115 |
123 |
123 |
Падение давления на теплообменнике |
м.вод.ст. |
2,5 |
2,5 |
3,5 |
3,5 |
Диаметр патрубков |
дюйм |
1½ |
1½ |
1½ |
1½ |
Напряжение питания |
В/ф. |
230/1 |
230/1 или 400/3 |
||
Ток, однофазные модели (максимальный) |
А |
14 |
17 |
21 |
31 |
Ток, трехфазные модели (максимальный) |
А |
- |
6,4 |
8 |
13 |
Компрессоры |
тип |
Ротационный |
Спиральный |
||
кол-во |
1 |
1 |
1 |
1 |
|
Хладагент |
R407C |
R407C |
R407C |
R407C |
|
Рабочий диапазон температуры воздуха |
°С |
7÷40 (-15÷35 для моделей с расширенным температурным диапазоном) |
|||
Уровень звукового давления (на расстоянии 10 метров) |
дБ (А) |
38 |
39 |
41 |
44 |
Уровень звукового давления (на расстоянии 3 метра) |
дБ (А) |
49 |
50 |
52 |
55 |
(1) Температура наружного воздуха 20°C, температура воды 24°C;
(2) Температура наружного воздуха 10°C, температура воды 24°C;
(3) Температура наружного воздуха -3°C;
Размеры
Модель |
A (мм) |
B (мм) |
C (мм) |
Вес (кг) |
Вес (кг) |
PPT 8 |
720 |
1049 |
593 |
93 |
102 |
PPT 12 |
720 |
1227 |
593 |
104 |
111 |
PPT 16 |
720 |
1377 |
602 |
132 |
141 |
PPT 22 |
720 |
1377 |
602 |
133 |
142 |
