Решетки АМН, АМР-М, АДН, АДР-М

Решетки АДН, АМН, АМР-М, АДР-М используются при удалении загрязненного и подачи свежего воздуха в здания.

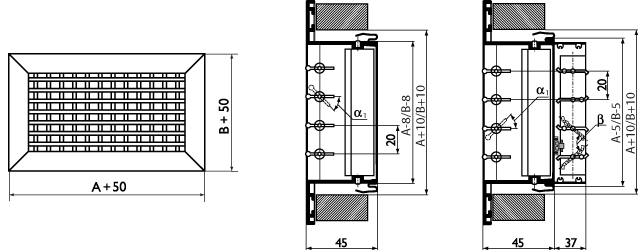

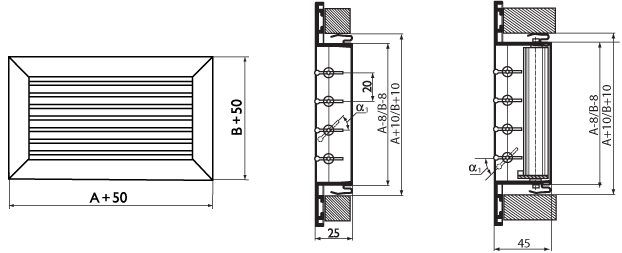

Однорядные АМН, а также двухрядные решетки АДН изготавливаются из алюминия, они снабжены индивидуально регулируемыми жалюзи, чтобы изменять направления и (или) менять характеристики приточной струи. В пластиковые втулки устанавливаются жалюзи, при регулировании они помогают облегчить поворот.

АДР-М и АМР-М решетки снабжены встроеным в корпус регулятором расхода воздуха. Регулировать расход воздуха можно с помощью механизма флажка вручную, при этом не использовать инструмент. Решетки можно комплектовать с помощью монтажной рамы.

С помощью установленных на боковые стенки решетки пружинных фиксаторов обеспечивается надежность при настенном монтаже. Потолочный монтаж желательно осуществлять с самонарезающими винтами.

Окрашивают решетки обычно в белый цвет порошком. Также есть возможность окрасить решетки в любой доступный по RAL тон или текстурировать их под заказ. При размере А(В)>500мм устанавливается перемычка, это обеспечения прочности конструкции.

Минимальный размер решетки 100мм x100мм, максимальный 1200мм по одной из сторон с шагом 50мм. Также возможно производство решеток с нестандартным шагом.

Данные для подбора решеток АМН, АМР-М, АДН, АДР-М
при подаче воздуха в помещение (a1=a2 = 0°)

Размеры* А х В, мм	Fo, м2	LWA < 20дБ (А), Рп < 1 Па						LWA=25дБ (А)				LWA=35дБ (А)					LWA ≤ 45дБ (А)
		Lo, м3/ч	дально-бойность, м при Vx, м/с		Lo, м3/ч	дально-бойность, м при Vx, м/с		Lo, м3/ч	∆Рп, Па	дально-бойность, м при Vx, м/с		Lo, м3/ч	∆Рп, Па	дально-бойность, м при Vx, м/с			Lo, м3/ч	∆Рп, Па	дально-бойность, м при Vx, м/с
			0.2	0.5		0.2	0.5			0.2	0.5			0.2	0.5	0.75			0.5	0.75
200*100	0.018	30	1.9	0.7	60	3.6	1.5	180	6	11	4.4	280	14	17	6.8	4.5	350	22	8.5	5.6
300*100	0.027	50	2.5	1.0	80	4.0	1.6	240	5	12	4.9	360	12	18	7.3	4.9	500	22	10.0	6.8
400*100	0.036	65	2.8	1.1	100	4.4	1.8	300	5	13	5.3	400	8	18	7	4.7	580	17	10.0	6.8
500*100	0.045	80	3.1	1.2	120	4.9	1.9	370	5	15	5.9	520	10	21	8.4	5.6	700	17	11.0	7.5
600*100	0.054	100	3.6	1.4	150	5.3	2.1	420	4	15	6.0	600	8	21	8.5	5.7	780	13	11.0	7.4
150*150	0.020	35	2.1	0.8	60	3.6	1.5	180	6	11	4.4	280	14	17	6.8	4.5	350	22	8.5	5.6
300*150	0.041	75	3.1	1.2	120	4.9	1.9	370	5	15	5.9	520	10	21	8.4	5.6	700	17	11.0	7.5
400*150	0.055	100	3.6	1.4	150	5.3	2.1	420	4	15	6.0	600	8	21	8.5	5.7	780	13	11.0	7.4
500*150	0.070	130	4.1	1.7	180	5.6	2.2	530	4	16	6.6	800	8	25	10	6.6	970	12	12.0	8.0
600*150	0.084	150	4.3	1.7	200	5.7	2.3	600	3	17	6.9	900	7	26	10	6.9	1130	12	13.0	8.7
700*150	0.098	170	4.5	1.8	240	6.4	2.6	700	3	19	7.4	1100	8	29	12	7.8	1300	11	14.0	9.2
800*150	0.112	200	5.0	2.0	250	6.2	2.5	740	3	19	7.4	1250	8	31	12	8.3	1500	12	15.0	10.0
200*200	0.036	70	3.1	1.2	100	4.4	1.8	300	5	13	5.3	400	8	18	7	4.7	580	17	10.0	6.8
300*200	0.055	100	3.6	1.4	150	5.3	2.1	420	4	15	6.0	600	8	21	8.5	5.7	780	13	11.0	7.4
400*200	0.074	130	4.0	1.6	180	5.6	2.2	530	4	16	6.6	800	8	25	10	6.6	970	12	12.0	8.0
500*200	0.093	160	4.4	1.8	220	6.0	2.4	650	3	18	7.0	1050	8	29	12	7.7	1250	12	14.0	9.1
600*200	0.112	200	5.0	2.0	250	6.2	2.5	740	3	19	7.4	1250	8	31	12	8.3	1500	12	15.0	10.0
700*200	0.131	230	5.3	2.1	270	6.2	2.5	820	3	19	7.6	1400	7	-	13	8.6	1550	9	14.0	9.5
800*200	0.150	270	5.8	2.3	300	6.5	2.6	900	2	19	7.8	1500	7	-	13	8.6	1650	8	14.0	9.5
1000*200	0.188	340	6.5	2.6	350	6.8	2.7	1100	2	21	8.5	1600	5	-	12	8.2	2000	7	15.0	10.3
300*300	0.084	150	4.3	1.7	200	5.7	2.3	600	3	17	6.9	900	7	26	10	6.9	1130	12	13.0	8.7
400*300	0.113	200	4.9	2.0	250	6.2	2.5	740	3	19	7.4	1250	8	-	12	8.3	1500	12	15.0	10.0
500*300	0.142	250	5.5	2.2	290	6.4	2.6	860	2	19	7.6	1450	7	-	13	8.6	1600	8	14.0	9.4
600*300	0.171	300	6.1	2.4	320	6.5	2.6	1000	2	20	8.0	1550	5	-	13	8.3	1800	7	15.0	9.7
700*300	0.200	350	6.6	2.6	400	7.4	3.0	1200	2	22	8.9	1700	5	-	13	8.4	2100	7	16.0	10.4
800*300	0.229	400	7.0	2.8	500	8.8	3.5	1300	2	23	9.1	1900	4	-	13	8.8	2200	6	15.0	10.2
1000*300	0.287	500	7.7	3.1	600	9.3	3.7	1500	2	23	9.3	2200	4	-	14	9.1	2800	6	17.0	11.6
