Шумоглуштели цилиндрические ГЦ

Шумоглушители вентиляционных установок предназначенны для снижения аэродинамического шума, создаваемого вентиляторами, кондиционерами, отопительными агрегатами, воздухорегулирующими устройствами, а также шума, возникающего в элементах воздуховодов и распространяющегося по ним.

Шумоглушители предназначены для сред, не содержащих взрывоопасные и радиоактивные примеси.Необходимость применения типа глушителя и их количество определяется проектом.

Пример условного обозначения глушителя шума цилиндрического диаметром 140 мм длиной 500 мм: «Шумоглушитель цилиндрический ГЦ1-2 ТУ 4863-003-53249739-2006»

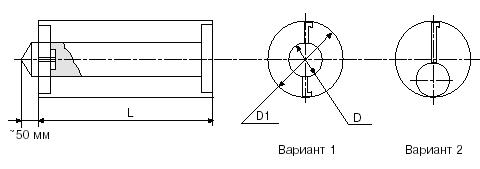

Диаметр воздуховода Д1	Диаметр шумоглушителя Д	Длина комплекта L	Состав комплекта
			шумоглушитель	планка установочная	обтекатель
250	140	500	ГЦ1-2	ПУ-1, 2шт.	ОЦ-1
250	140	1000	ГЦ1-1	ПУ-1,2шт.	ОЦ-1
250	140	1500	ГЦ1-1 и ГЦ1-2	ПУ-1, 4 шт.	ОЦ-1
250	140	2000	ГЦ1-1, 2шт.	ПУ-1, 4шт.	ОЦ-1
250	180	500	ГЦ2-2	ПУ-1, 2шт.	ОЦ-2
250	180	1000	ГЦ2-1	ПУ-1, 2шт.	ОЦ--2
250	180	1500	ГЦ2-1 и ГЦ2-2	ПУ-1, 4шт.	ОЦ-2
250	180	2000	ГЦ2-2, 2шт.	ПУ-1, 4шт.	ОЦ-2
315	180	500	ГЦ2-2	ПУ-2, 2шт.	ОЦ-2
315	180	1000	ГЦ2-1	ПУ-2, 2шт.	ОЦ-2
315	180	1500	ГЦ2-1 и ГЦ2-2	ПУ-2, 4шт.	ОЦ-2
315	180	2000	ГЦ2-1, 2шт.	ПУ-2, 4шт.	ОЦ-2
315	225	500	ГЦ3-2	ПУ-2, 2шт.	ОЦ-3
315	225	1000	ГЦ3-1	ПУ-2, 2шт.	ОЦ-3
315	225	1500	ГЦ3-1 и ГЦ3-2	ПУ-2, 4шт.	ОЦ-3
315	225	2000	ГЦ3-1, 2шт.	ПУ-2, 4шт.	ОЦ-3
315	225	500	ГЦ3-2	ПУ-3, 2шт.	ОЦ-3
400	225	1000	ГЦ3-1	ПУ-3, 2шт.	ОЦ-3
400	225	1500	ГЦ3-1 и ГЦ3-2	ПУ-3, 4шт.	ОЦ-3
400	225	2000	ГЦ3-1, 2шт.	ПУ-3, 4шт.	ОЦ-3
400	225	1000	ГЦ3-1	ПУ-4, 2шт.	ОЦ-3
500	225	1500	ГЦ3-1 и ГЦ3-2	ПУ-4, 2 шт.	ОЦ-3
500	225	2000	ГЦ3-1, 2 шт.	ПУ-4, 4 шт.	ОЦ-3
500	225	500	ГЦ4-2	ПУ-3, 2шт.	ОЦ-3
400	280	1000	ГЦ4-1	ПУ-3, 2 шт.	ОЦ-3
400	280	1500	ГЦ4-1, ГЦ4-2	ПУ-3, 4шт.	ОЦ-3
400	280	2000	ГЦ4-1, 2 шт.	ПУ-3, 4 шт.	ОЦ-3
400	280	500	ГЦ4-2	ПУ-4, 2шт.	ОЦ-3
500	280	1000	ГЦ4-1	ПУ-4, 2шт.	ОЦ-3
500	280	1500	ГЦ4-1 и ГЦ4-2	ПУ-4, 4 шт.	ОЦ-3
500	280	2000	ГЦ4-1, 2шт.	ПУ-4, 4шт.	ОЦ-3
500	280	1000	ГЦ4-1	ПУ-6, 2 шт.	ОЦ-3
710	280	1500	ГЦ4-1 и ГЦ4-2	ПУ-6, 4шт.	ОЦ-3
710	280	2000	ГЦ4-1, 2шт.	ПУ-6, 4 шт.	ОЦ-3
710	280	500	ГЦ5-2	ПУ-4, 2 шт.	ОЦ-5

Поставка шумоглушителей осуществляется без упаковки.

Шумоглушители изготовлены из оцинкованной стали ГОСТ 14918-80.

Пространство между коробом наружным и обечайкой глушителя равномерно заполнено по всей длине и сечению звукопоглощающим материалом.

Защитное покрытие, используемое для защиты звукопоглощающего материала от выдувания потоком воздуха состоият из перфорированного оцинкованного листа с диаметром отверстий 6 мм и шагом 12 мм и стеклоткани марки Э3-100 ГОСТ 19907-74.

Допускается замена перфорированного листа другим с отношением свободного сечения отверстий перфорации к общей площади не менее 20%.

Допускается замена стеклоткани Э3-100 ГОСТ 19907-74 на стеклоткани марок Э2-100, Э2-80 ГОСТ 19907-74 или другие стеклоткани с эквивалентным сопротивлением продуванию.

Крепление стеклоткани к перфорированному листу производится клеем 88Н ТУ 38-1051760-89

Швы сварных соединений соответствуют требованиям ГОСТ 15878-79.

Короб наружный трубчатого шумоглушителя изготовлен из оцинкованного листа ГОСТ 14918-80.

Фальцевые соединения глушителя шума прочное с хорошо уплотненными фальцами.

Места соединения частей глушителя контактной сваркой и фланцы, устанавливаемые на шумоглушители, изготовленные из стального углового проката, покрыты одним слоем противокоррозийной композиции ПКК ТУ 2243-010-1114617-94, либо другим материалом, равноценным по антикоррозийной защите.

Материалы, применяемые для изготовления шумоглушителей , соответствуют указанным в конструкторской документации или договорах о поставках и имеют сертификаты заводов-изготовителей.

Монтаж и эксплуатация глушителей шума должны производиться в соответствии с монтажным проектом.

Изготовитель гарантирует соответствие шумоглушителей требованиям настоящих технических условий при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных данным документом.

Гарантийный срок эксплуатации шумоглушителей – 12 месяцев со дня отгрузки с завода изготовителя.

Глушители шума транспортируются любым видом транспорта при условии соблюдения правил перевозок, действующих на соответствующих видах транспорта, и сохранности изделий от механических повреждений.

Условия транспортирования и хранения в части воздействия климатических факторов – 6 (группа ОЖ2) ГОСТ 15150-69.

При транспортировании шумоглушителей в условиях, не обеспечивающих их защиту от атмосферных осадков, они должны быть размещены на транспортном средстве в положении, исключающем попадание осадков внутрь глушителя шума.
