Шумоглушители трубчатые круглые ГТК

Шумоглушители вентиляционных установок предназначенны для снижения аэродинамического шума, создаваемого вентиляторами, кондиционерами, отопительными агрегатами, воздухорегулирующими устройствами, а также шума, возникающего в элементах воздуховодов и распространяющегося по ним.

Шумоглушители предназначены для сред, не содержащих взрывоопасные и радиоактивные примеси. Необходимость применения типа глушителя и их количество определяется проектом.

Пример условного обозначения шумоглушителя трубчатого круглого диаметром 315 мм длиной 980 мм: «Глушитель трубчатый круглый ГТК1-4 ТУ 4863-003-53249739-2006»

Обозначение шумоглушителя	Размеры, мм			Масса, кг

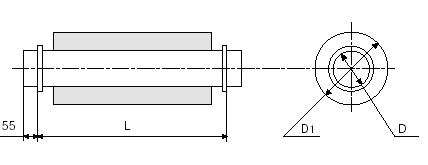

	Д	Д1	L
ГТК1-1-0	100	315	980	8,9
ГТК1-1	125	315	980	9,7
ГТК1-2-0	160	355	980	11,1
ГТК1-2	200	400	980	12,9
ГТК1-3	250	450	980	16,0
ГТК1-4	315	560	980	22,1
ГТК1-5	400	710	980	31,3
ГТК1-6	500	800	980	37,2
ГТК2-1-0	100	315	480	4,9
ГТК2-1	125	315	480	5,7
ГТК2-2-0	160	355	480	6,6
ГТК2-2	200	400	480	7,7
ГТК2-3	250	450	480	9,6
ГТК2-4	315	560	480	13,2
ГТК2-5	400	710	480	19,5
ГТК2-6	500	800	480	23,1

Поставка глушителей шума осуществляется без упаковки.

Шумоглушители изготовлены из оцинкованной стали ГОСТ 14918-80.

Пространство между коробом наружным и обечайкой глушителя равномерно заполнено по всей длине и сечению звукопоглощающим материалом.

Защитное покрытие, используемое для защиты звукопоглощающего материала от выдувания потоком воздуха состоият из перфорированного оцинкованного листа с диаметром отверстий 6 мм и шагом 12 мм и стеклоткани марки Э3-100 ГОСТ 19907-74.

Допускается замена перфорированного листа другим с отношением свободного сечения отверстий перфорации к общей площади не менее 20%.

Допускается замена стеклоткани Э3-100 ГОСТ 19907-74 на стеклоткани марок Э2-100, Э2-80 ГОСТ 19907-74 или другие стеклоткани с эквивалентным сопротивлением продуванию.

Крепление стеклоткани к перфорированному листу производится клеем 88Н ТУ 38-1051760-89

Швы сварных соединений соответствуют требованиям ГОСТ 15878-79.

Короб наружный трубчатого глушителя шума изготовлен из оцинкованного листа ГОСТ 14918-80. Возможно изготовление короба наружного глушителя шума из участка воздуховода со спирально замковым швом.

Фальцевые соединения глушителя шума прочное с хорошо уплотненными фальцами.

Места соединения частей шумоглушителя контактной сваркой и фланцы, устанавливаемые на глушители шума, изготовленные из стального углового проката, покрыты одним слоем противокоррозийной композиции ПКК ТУ 2243-010-1114617-94, либо другим материалом, равноценным по антикоррозийной защите.

Материалы, применяемые для изготовления глушителей шума, соответствуют указанным в конструкторской документации или договорах о поставках и имеют сертификаты заводов-изготовителей.

Монтаж и эксплуатация шумоглушителей должны производиться в соответствии с монтажным проектом.

Изготовитель гарантирует соответствие глушителей шума требованиям настоящих технических условий при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных данным документом.

Гарантийный срок эксплуатации шумоглушителей – 12 месяцев со дня отгрузки с завода изготовителя.

Глушители шума транспортируются любым видом транспорта при условии соблюдения правил перевозок, действующих на соответствующих видах транспорта, и сохранности изделий от механических повреждений.

Условия транспортирования и хранения в части воздействия климатических факторов – 6 (группа ОЖ2) ГОСТ 15150-69.

При транспортировании глушителей шума в условиях, не обеспечивающих их защиту от атмосферных осадков, они должны быть размещены на транспортном средстве в положении, исключающем попадание осадков внутрь глушителя шума.
