Стакан

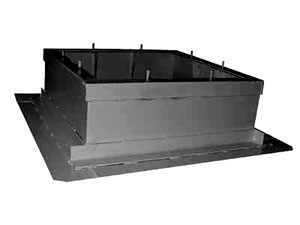

Стаканы монтажные СК (стакан квадратный) разработаны с учетом присоединительных размеров стаканов серий С и СБ. Стакан представляют собой жесткую сварную конструкцию, имеющую в плане вид квадрата. Верхний фланец, на который опирается вентилятор, выполнен из горячекатных уголоков и имеет вваренные наружу шпильки М12. В нижней части стаканы имеют по контуру развитую плиту для становки на на силовые элементы кровли. Все стаканы имеют защитное декоративное покрытие.

Конструкции стаканов для вентиляторов разработаны по ГОСТ 10616-73 применительно к зданиям с покрытиями со стальным профилированным настилом по ГОСТ 24045-86,Стакан для ВКР в сборе состоит из корпуса и четырехгранного (или восьмигранного) кожуха. Корпус стакана д представляет собой цилиндр, вальцованный из листовой стали, к которому в верхней части приварено опорное кольцо, а к нижней части – опорные элементы стакана. Верхнее опорное кольцо предназначено для установки на него вентиляторов и патрубков вентиляционных шахт, а также для обеспечения жесткости корпуса стакана.
