Вентиляторы радиальные ВР 80-75

Вентиляторы ВР 80-75 выполнены из углеродистой стали и разработаны для перемещения воздушных масс температурой не более 80С или газа неагрессивного типа, то есть с запыленностью не более 100 мг/куб.м и без липких и волокнистых элементов.

Аналоги вентиляторов ВР – устройства типов ВЦ 4-70В и ВЦ4-75В. Это защищенные от взрывов устройства, изготавливаемые из разнородных металлов и предназначенные для проведения паро- и газовоздушных взрывоопасных смесей типа IIA, IIB. Такие смеси не вызывают быстрой коррозии алюминия или углеродистой стали, объем твердых примесей и пыли в них при t<80 С, без волокнистых элементов, взрывчатых и липких веществ, не превышает 0,1 г/куб.м. Вентилятор ВР, а также его аналоги не предусмотрены для проведения газо-пылевоздушных смесей, идущих от технологических агрегатов, когда взрывоопасные вещества могут нагреться выше температуры их самовоспламенения или идти под избыточным давлением. Это требование необходимо учесть при заказе оборудования.

Вентиляторы ВР на заказ производятся со специальным оцинкованным корпусом, который обеспечивает надежную защиту от негативного воздействия осадков и улучшает внешний вид оборудования.

Вентилятор ВР 80-75 – это радиальный прибор одностороннего всасывания низкого давления. Его аналогами являются устройства типа ВЦ 4-70 и ВЦ4-75.

Вентилятор ВР в зависимости от модификации может иметь разное количество лопаток рабочего колеса. К примеру, в модели 80-75 №10-16 их 12, а в модели 80-75 №2,5-8 их 13.

Вентилятор ВР 80-75 используется в системах кондиционирования воздуха, системах вентилирования производственных цехов, административных зданий и жилых помещений, решая при этом производственные и санитарные задачи.

Вентиляторы ВР – это надежность и качество, соответствующее стандартам, по разумной цене.

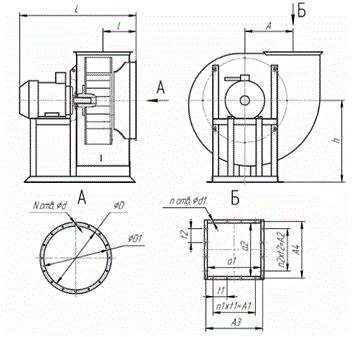

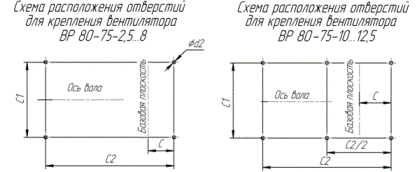

Габаритные и присоединительные размеры вентиляторов ВР 80-75

Типоразмер вентилятора	h max, мм	А, мм	Lmax, мм	l,    мм	D,мм	D1,мм	t1, мм	t2, мм	А1,мм	А2, мм	a1, мм	a2, мм	A3, мм	A4, мм	C1, мм	C2, мм	C, мм	d, мм	d1, мм	d2, мм	N	n	n1	n2
ВР 80-75-2,5	320	162	493	140	252	280	100	100	100	100	175	175	205	205	220	300	35	8,5	7	12	8	8	1	1
ВР 80-75-3,15	410	205	552	162	318	345	100	100	200	180	221	221	255	255	220	400	84	8,5	7	12	8	12	2	2
ВР 80-75-4	520	260	695	192	403	430	100	100	200	200	280	280	310	310	290	500	114	8,5	7	12	8	12	2	2
ВР 80-75-5	650	324	740	252	510	530	100	100	300	300	350	350	380	380	410	480	104	7	7	15	16	16	3	3
ВР 80-75-6,3	720	410	1000	308	640	660	100	100	400	400	441	441	470	470	460	520	125	7	7	15	16	20	4	4
ВР 80-75-8	905	520	1170	378	820	850	150	150	600	600	560	560	600	600	606	600	135	7	11	15	16	16	4	4
ВР 80-75-10	1212	650	1504	430	1010	1040	150	150	750	750	700	700	750	750	840	1244	327	10	12	15	16	20	5	5
ВР 80-75-12,5	1350	813	1684	542	1270	1310	150	150	750	750	875	875	930	930	1260	1350	268	12	12	15	24	24	5	5

Размеры, зависящие от положения корпуса вентиляторов ВР 80-75

Типоразмер вентилятора	Пр 0º, Л0º			Пр 45º, Л45º			Пр 90º, Л90º			Пр 135º, Л135º			Пр 270º, Л270º			Пр 315º, Л315º
	B, мм	b, мм	H, мм	B, мм	b, мм	H, мм	B, мм	b, мм	H, мм	B, мм	b, мм	H, мм	B, мм	b, мм	H, мм	B, мм	b, мм	H, мм
ВР 80-75-2,5	465	189	198	408	173	335	417	220	276	535	204	235	417	219	189	539	204	173
ВР 80-75-3,15	580	238	239	515	218	413	516	277	342	670	258	297	516	277	238	670	258	218
ВР 80-75-4	728	301	291	648	273	500	642	351	428	856	322	376	642	351	301	856	322	273
ВР 80-75-5	915	389	340	940	357	612	790	454	526	1032	420	482	790	454	389	1032	420	357
ВР 80-75-6,3	1143	487	420	1052	447	760	985	564	656	1286	526	605	985	564	487	1286	526	447
ВР 80-75-8	1450	614	533	1328	564	965	1247	714	836	1629	664	764	1247	714	614	1629	664	564
ВР 80-75-10	1806	746	646	1642	695	1191	1528	888	1044	2012	820	951	1528	888	764	2012	820	695
ВР 80-75-12,5	2246	940	800	2060	880	1490	1908	1107	1294	2520	1030	1180	1908	1107	952	2520	1030	880
